인텔은 12세대, AMD는 라이젠 7000시리즈를 선보이면서 DDR5 메모리 지원이 시작되었습니다. 물론, 인텔 같은 경우에는 2년 전에 DDR4와 DDR5 둘 다 지원하는 600시리즈에 이어 700시리즈 칩셋에서 유지되어 각 메인보드 제조사들이 DDR4와 DDR5 구분해서 메인보드를 출시했는데, 올해는 AMD도 라이젠 7000시리즈를 선보이면서 DDR5를 지원하기 시작했기 때문에, 사실상 인텔 CPU를 선호하는 소비자들은 현재 DDR5 지원의 700시리즈 메인보드로 많이 선택하고 있죠. 특히, 인텔 같은 경우에는 예전엔 ZXX0 칩셋에서만 CPU와 메모리 오버클럭을 지원했지만, 이제는 BXX0 칩셋에서도 메모리 오버클럭을 지원해주고 있어서, 현재 높아진 메인보드 가격부담으로 소비자들이 인텔 13세대 CPU를 선택할 때 가장 많이 선택하는 메인보드는 B760칩셋 메인보드가 되었습니다. 사실 요즘 CPU들은 기본적으로 높은 클럭과 부스트클럭이 높아서 오버클럭의 매력이 많이 사라졌죠. 반면에 메모리는 DDR5 시대가 열리면서 고클럭 열풍으로 인기를 받고 있습니다. 4대 메이저 브랜드 중 하나인 기가바이트(Gigabyte) 역시 현재 국내 소비자들에게 DDR5 지원 B760칩셋 메인보드로 가장 큰 인기를 받는 모델이 있는데, 바로 B760M 어로스 엘리트(AORUS Elite)입니다. 그래서, 이번 시간에는 기가바이트의 B760M 어로스 엘리트 메인보드를 한 번 살펴보도록 하겠습니다.







Let's Get It~!!

■ 상품정보 - https://link.coupang.com/a/baRvWX



GIGABYTE B760M AORUS ELITE 피씨디렉트

COUPANG

www.coupang.com

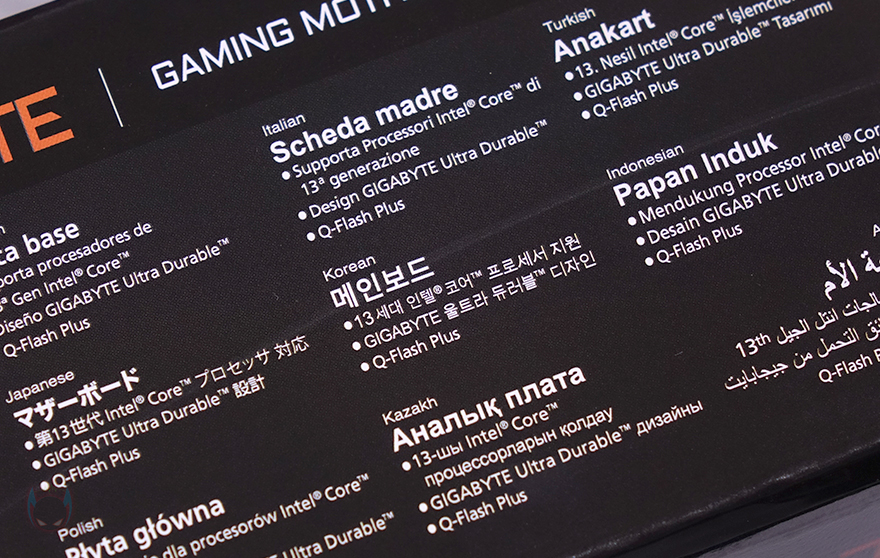

제품박스부터 살펴보면, 박스 전면에는 AORUS 라인업 제품답게 큼지막한 로고 이미지와 함께 제품명, 그리고 국내 인텔과 기가바이트 공식수입사인 (주)피씨디렉트의 3년 무상보증 스티커를 확인할 수 있으며, 최신 프로세서와 칩셋 표시도 확인할 수 있습니다. 박스 한쪽 측면에는 한국어를 포함해 각 나라별 언어로 간략하게 제품 특징을 표기해놨습니다.

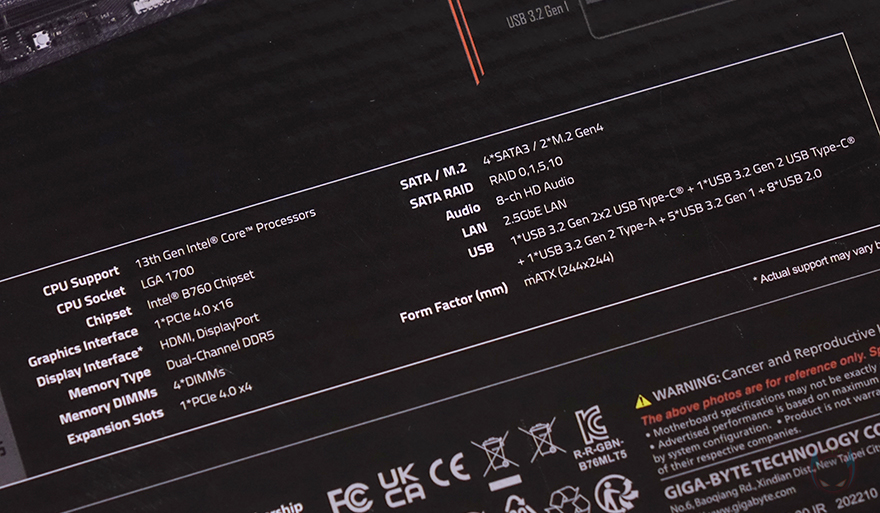

박스 후면에는 제품 풀-샷 이미지와 함께 좀 더 상세하게 제품 특징을 담고 있는데, 전원부 모스펫 전체를 덮는 큼지막한 방열판과 M.2 SSD 슬롯의 방열판, 12+1+1 페이즈 구성의 전원부, USB 3.2 Gen 2x2 Type-C 포트, 2.5GbE 랜 포트를 언급합니다. 그리고, 아래에는 백패널 I/O 포트 구성 표시와 바로 왼쪽에 제품의 기본 사양을 표기해 놨죠. 박스를 열어보면, 메인보드는 다른 메인보드 제품들처럼 정전기방지 포장재에 포장되어 있으며, 제품 구성은 B760M 어로스 엘리트, 제품안내서, SATA 케이블 2개 구성으로 간단한데, 제품안내서를 보면 QR코드로 기가바이트 홈페이지를 통한 제품설명서 안내 내용을 담고 있습니다. 최근에 전자제품 회사들이 환경을 생각해서 종이 낭비를 줄이는데, 기가바이트 역시 이런 취지라고 볼 수 있죠.

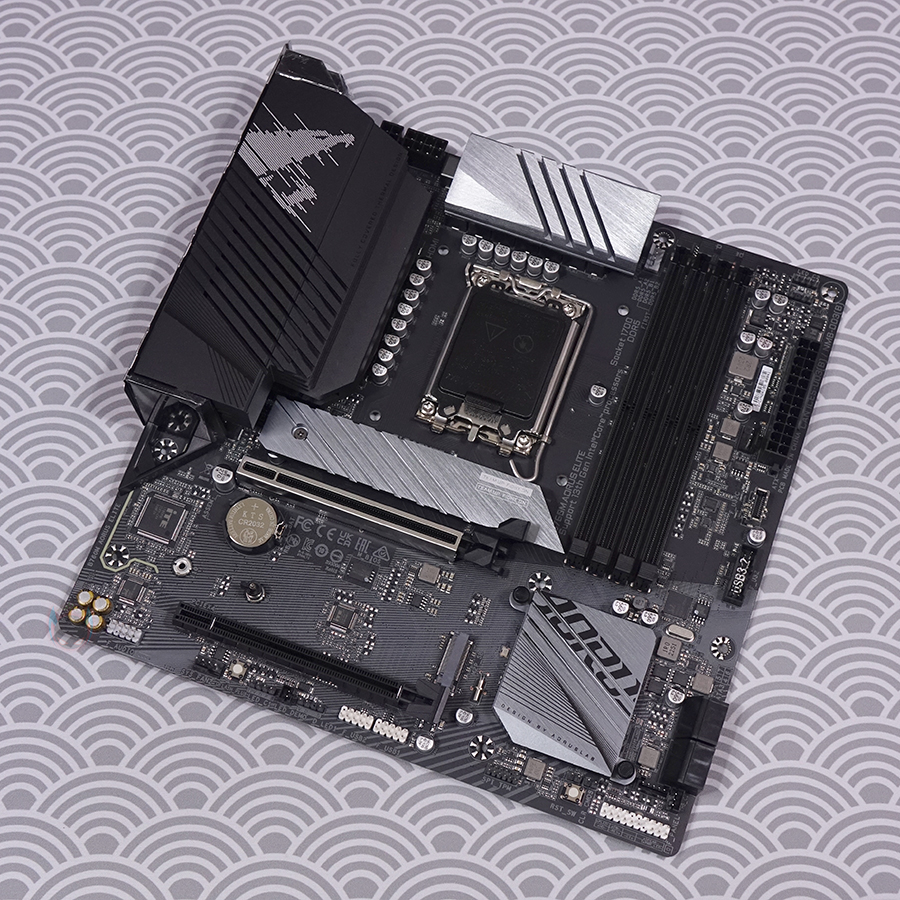

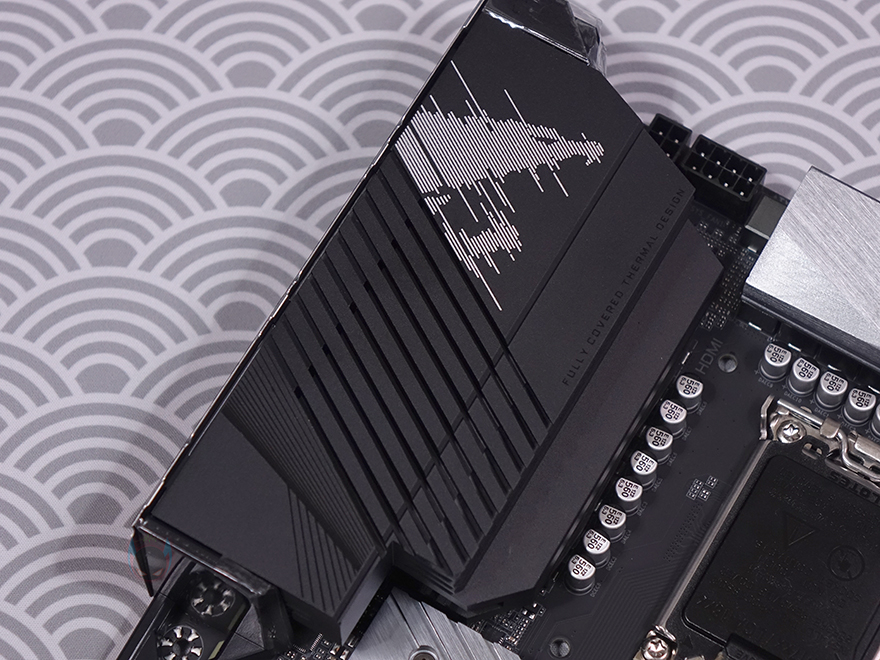

그럼, 본격적으로 기가바이트 B760M 어로스 엘리트(Aorus Elite) 메인보드 레이아웃을 살펴보는데, 폼 팩터 규격은 마이크-ATX(Micro-ATX)이며, 전반적으로 블랙색상 계열 디자인에 포인트로 일부 방열판 색상을 실버 색상으로 적용하고 있습니다. 좀 더 자세히 살펴보면, CPU 소켓은 12/13세대 CPU 지원에 맞춰 LGA1700이며, 소켓 주변 전원부에는 발열 해결을 위해 큼지막한 방열판과 작은 방열판이 장착되어 있는데, 큼지막한 방열판은 백패널 방향까지 모두 가리는 크기로 방열판에는 어로스 로고를 새겨놨습니다.

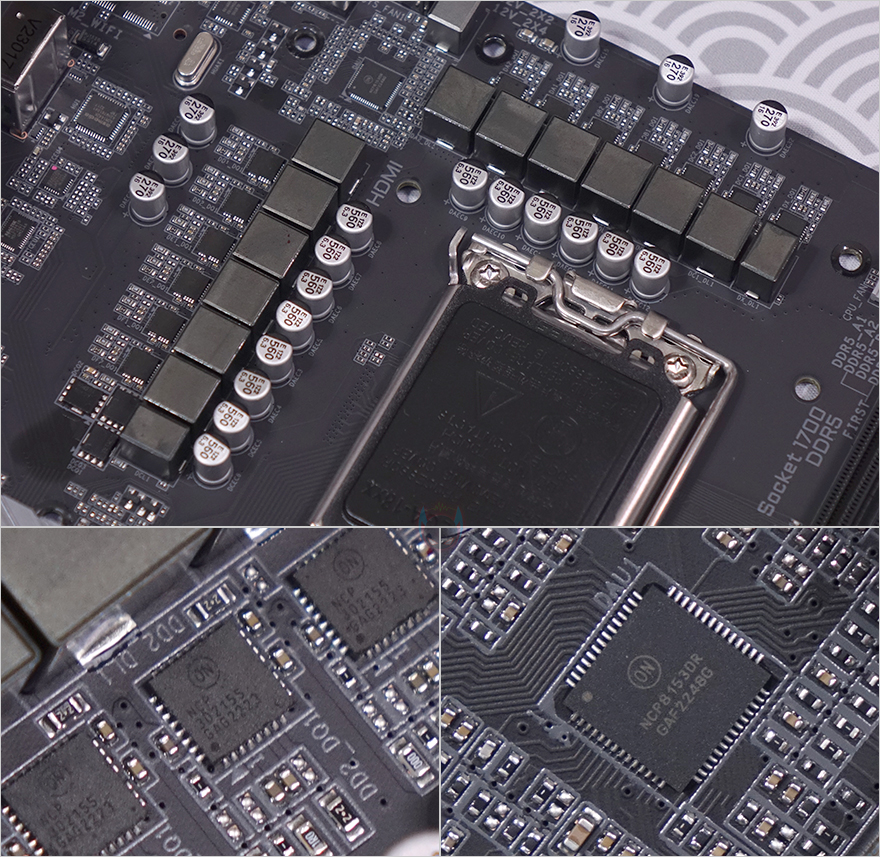

전원부에 장착된 방열판들을 분리해 보면 모스펫과 초크에 발열 해결을 위해 써멀패드를 부착해 놨으며, 전원부는 12+1+1 페이즈 구성에 디지털 전원부로 모스펫과 컨트롤러칩셋은 모두 Onsemi사 칩셋을 사용했습니다. 참고로, 모스펫 개당 최대 전력공급은 60A이며, 전원부 주변에는 ATX 보조전원 8핀과 4핀, 그리고 PWM 팬 커넥터가 배치된 것을 확인할 수 있습니다.

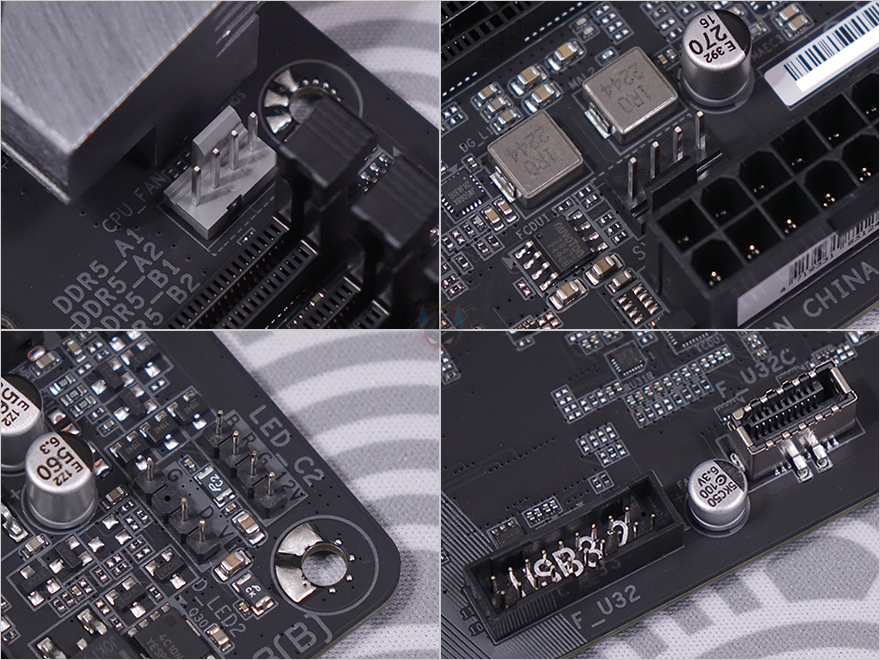

메모리 슬롯은 총 4개 슬롯은 DDR5를 지원하며, 최대 192GB 용량과 7600MHz이상 클럭을 지원합니다. 물론, B760 칩셋 메인보드이기 때문에 장착하는 CPU에 따른 메모리클럭 한계가 존재합니다. 그리고, 슬롯 주변에는 2개의 PWM 팬 커넥터와  기가바이트 RGB Sync와 연동할 수 있게 5V ARGB와 12V RGB 헤더가 배치되어 있으며, PC케이스 패널에 USB 포트와 연결되는 USB 3.2 내부 헤더와 USB 3.2 Gen 2 Type-C 포트도 배치된 것을 확인할 수 있습니다.

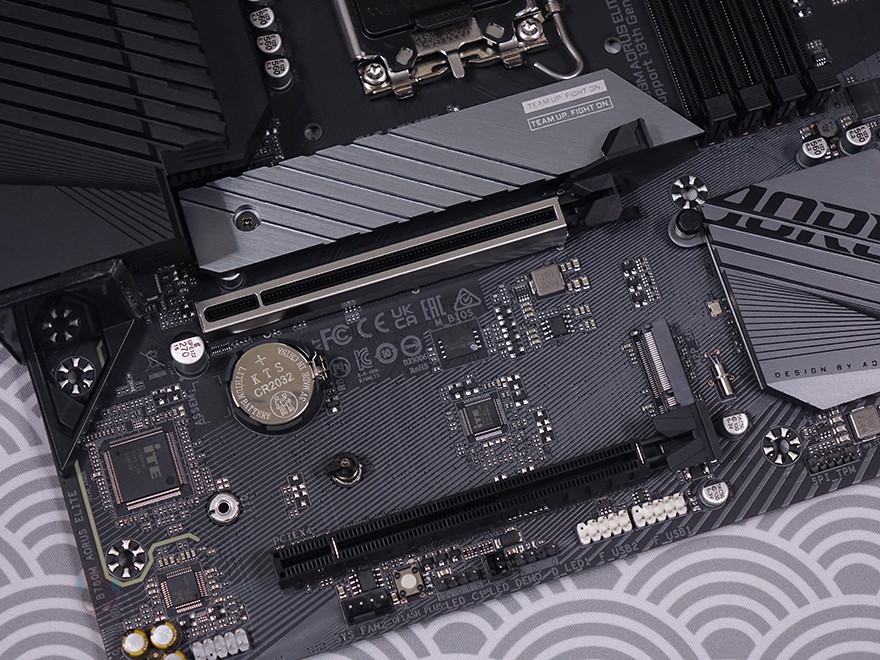

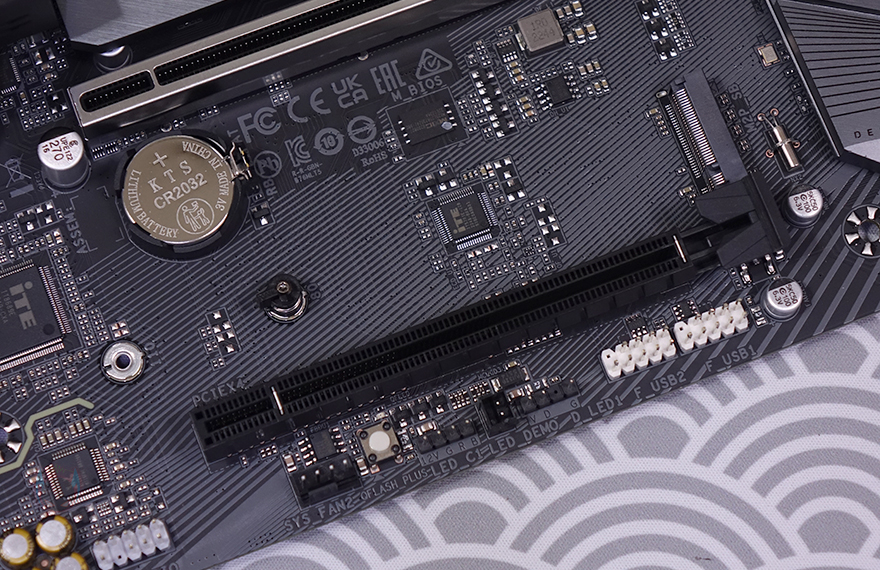

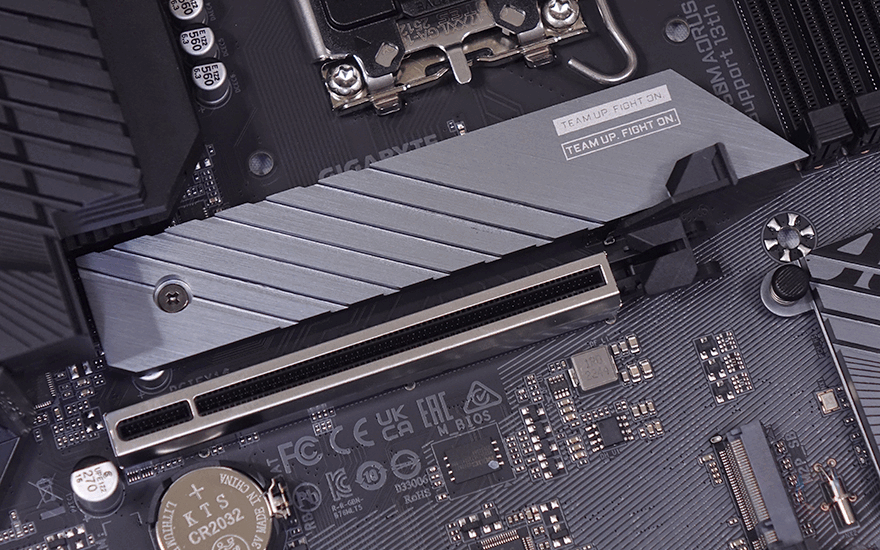

PCIe 슬롯은 총 2개 구성으로 1번 슬롯은 그래픽카드가 장착되기 때문에 내구성 강화로 스틸 아머 디자인을 적용해 놨으며, 바로 위에는 M.2 SSD 슬롯 1번 자리로 역시 방열판이 장착되어 있는데, 안쪽에 써멀패드가 기본 부착되어 있으며, SSD 규격은 PCIe 4.0에 2280 길이만 장착할 수 있습니다. 그리고, 2번 PCIe 슬롯 위치 부분에도 바로 위에 M.2 SSD 2번 슬롯이 배치되어 있으며, 규격은 동일하게 PCIe 4.0이고, 무나사로 설치할 수 있는 EZ-Latch Plus를 2280 위치에 적용했습니다. 참고로, M.2 SSD 2번 슬롯은 22110 길이까지 장착할 수 있습니다. 그리고, PCIe 2번 슬롯 아래에는 팬 커넥터와 함께 추가 5V ARGB와 12V RGB 헤더가 배치되어 있죠.

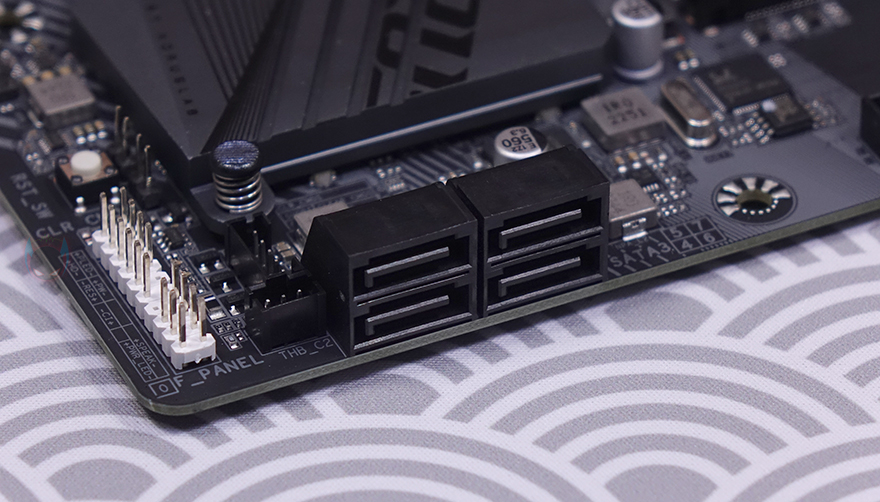

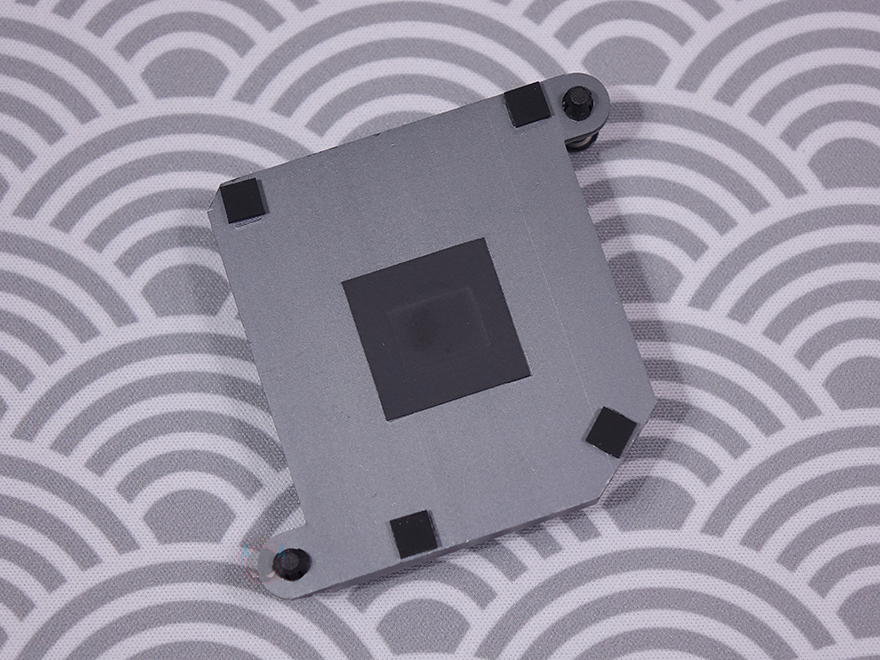

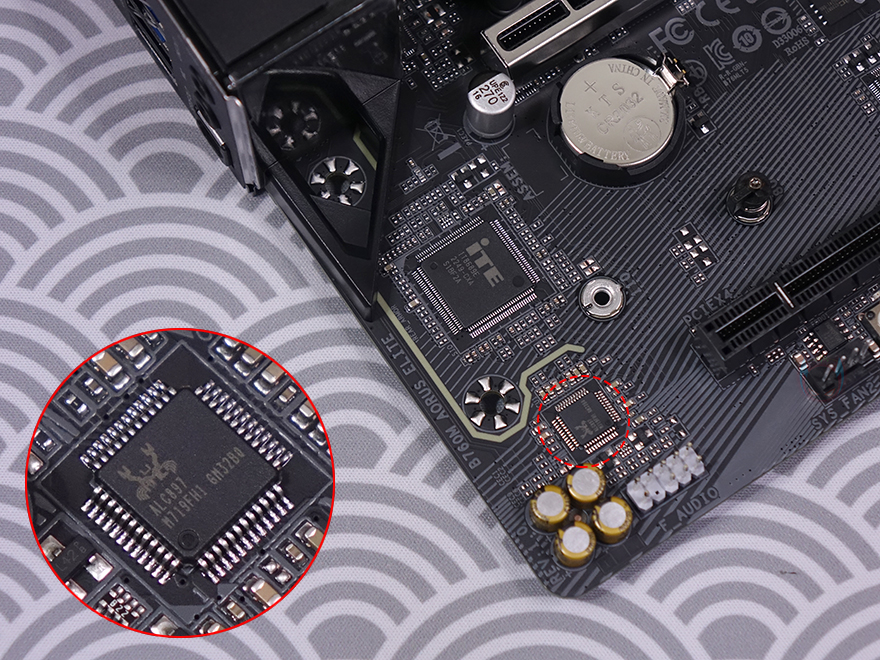

PCIe 슬롯 기준 오른쪽에는 B760 메인칩셋이 위치한 부분으로 역시 발열해결을 위해 방열판이 장착되어 있으며, 방열판을 분리하면 뒤에서 확인하겠지만, RGB 라이트효과를 볼 수 있게 LED가 4개 적용된 것을 확인할 수 있습니다. 그리고, 방열판 안쪽에는 써멀패드가 부착되어 있죠. 그리고, 맨 오른쪽에는 S-ATA 커넥터 4개가 배치되어 있습니다. 반대로 PCIe 슬롯 기준 맨 왼쪽에는 내장오디오 부분으로 독립 PCB 구간으로 처리했으며, 오디오 칩셋은 리얼텍사 칩셋이 적용되었습니다. 끝으로, 백패널 I/O 포트 같은 경우 알루미늄 실드가 기본 장착되어 있으며, 포트 구성에는 USB 2.0/1.1 포트 4개, 모니터 출력에 DP와 HDMI 포트, USB 3.2 Gen 2x2 Type-C 포트, USB 3.2 Type-A 포트 4개, 2.5GbE 랜포트, 오디오와 S/PDIF 커넥터가 배치되어 있습니다. 참고로, USB 3.2 Type-A 포트 중 빨간색 포트는 바이오스 업데이트할 때 전용으로 사용됩니다. 그리고, 랜 칩셋 역시 리얼텍사 칩셋이 사용되었습니다.

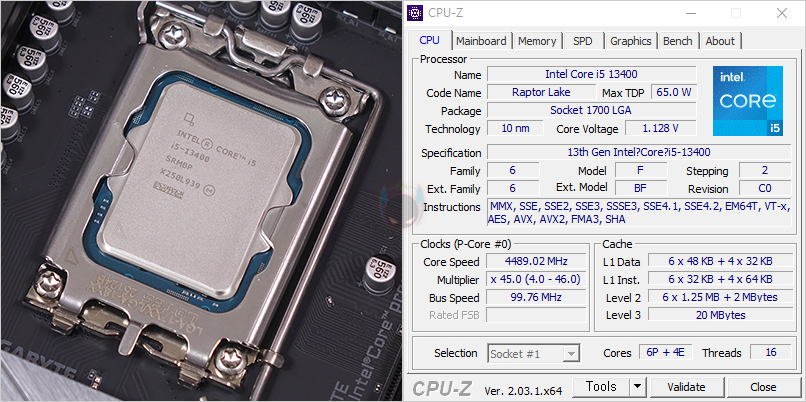

직접, 기가바이트 B760M 어로스 엘리트(Aorus Elite) 메인보드를 사용해 보면, B760 칩셋 특성상 CPU 오버클럭은 지원하지 않기 때문에 인텔 13세대 i5-134000 CPU를 장착했습니다. 물론, K시리즈 CPU도 사용은 가능합니다. 그리고, 메인보드에 전원이 들어오면 앞서 언급했듯이 메인칩셋 방열판 아래 주위로 RGB LED가 점등되는 것을 확인할 수 있죠. B760M 어로스 엘리트 메인보드의 바이오스 CMOS 메뉴를 잠깐 살펴보면, F2키를 통해 Easy 모드와 Advanced 모드로 전환할 수 있습니다. Easy Mode에선 CPU, RAM, 저장장치, 팬 등 한눈에 시스템 전체의 상태를 모니터링할 수 있으며, Advanced 모드로 전환하며 '즐겨찾기/Tweaker/Settings/System Info/Boot/저장및종료' 크게 5가지 메뉴로 분류되어서 사용자가 시스템 설정을 상세하게 다룰 수 있습니다.

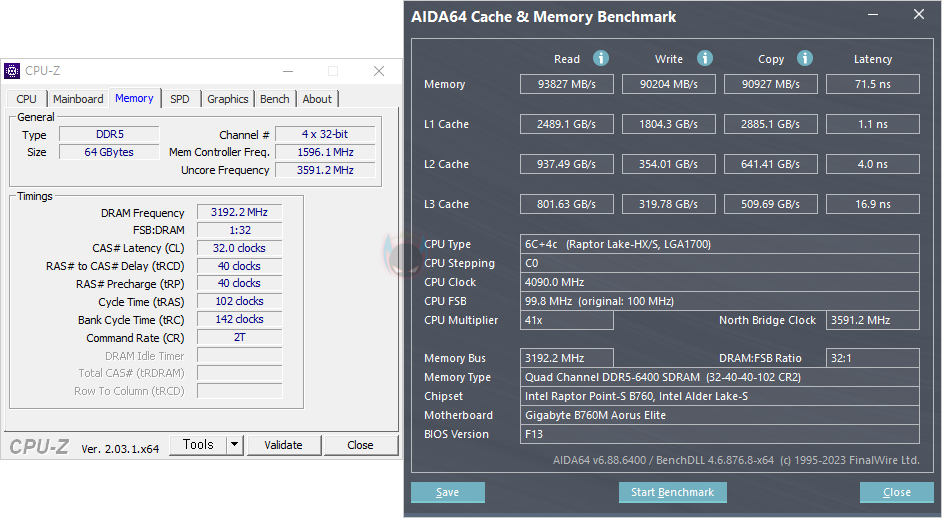

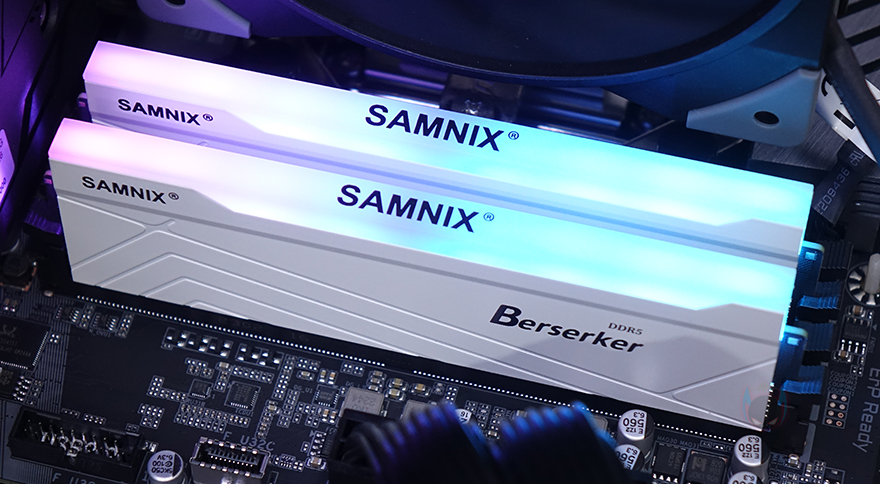

앞서 언급했듯이 B760M 어로스 엘리트 메인보드는 인텔 B760칩셋 메인보드입니다. B760칩셋은 CPU 오버클럭은 지원하지 않지만, 메모리 오버클럭은 지원하죠. 그래서, 방금 확인했던 CMOS - Advenced 모드에서 Tweaker 메뉴로 들어가면 X.M.P 프로파일이 적용된 메모리를 불어올 수 있는 메뉴와 수동으로 메모리 클럭을 설정할 수 있는 메뉴, 메모리 전압 설정 등을 확인할 수 있습니다. B760M 어로스 엘리트 메인보드 같은 경우 앞서 스펙상으로 DDR5 메모리클럭 지원을 7600MHz이상할 수 있다고 했는데, 이는 장착하는 CPU에 따라 차이가 있습니다. 쉽게말해, 7600MHz 같은 고클럭을 적용하려면 13700~13900K 같은 i7, i9급을 사용해야 한다는 거죠. 필자 같은 경우에는 i5-13400 CPU를 장착했기 때문에, 보통 i5급 CPU면 6400~6800MHz 사이에서 들어가는데, i5-13400 CPU면 i5에서도 낮은 모델에 속하기 때문에 6400MHz정도 예상할 수 있습니다. 그래서, 실제 6400MHz X.M.P 프로파일이 적용된 메모리를 사용해 봤는데, 손쉽게 XMP 프로파일로 오버클럭이 적용되는 것을 확인할 수 있었고, 수동으로는 6550MHz까지 적용되지만 동기화상 6400MHz이랑 차이가 없기 때문에 사실상 i5-13400 CPU를 사용했을 때는 6400MHz까지 적용된다고 보면 되겠습니다.

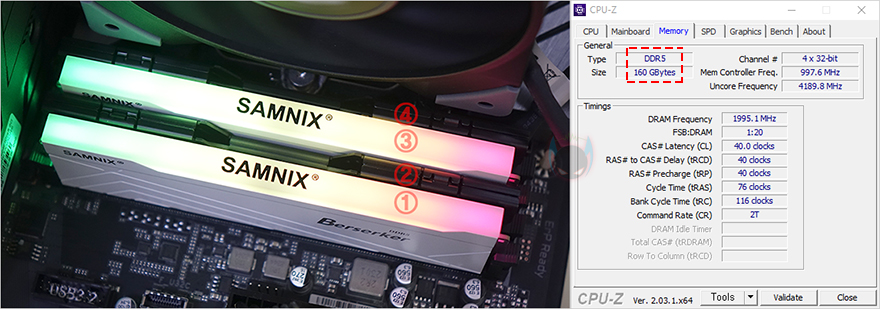

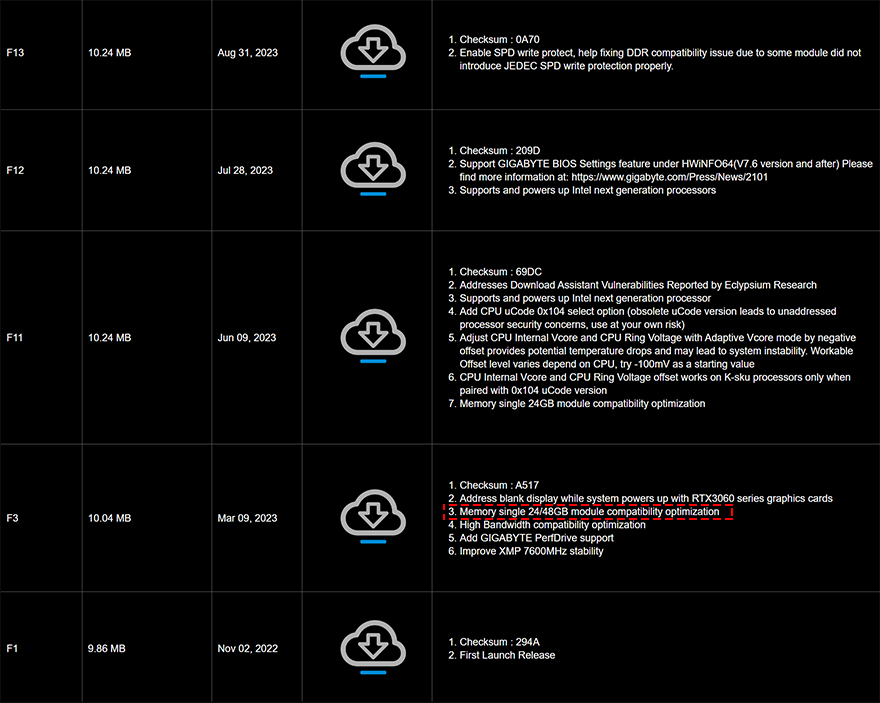

또한, B760M 어로스 엘리트 메인보드 같은 경우 출시당시에는 최대 메모리용량 지원이 128GB 까지였는데, 최근 DDR5 메모리 단일용량으로 48GB까지 나오면서, 최대 192GB 용량까지 지원이 늘었으며, 이를 지원하는 바이오스도 이미 나와서 적용되었습니다. 실제로 단일 48GB 메모리 2개 듀얼 채널로 장착해 본 결과, 96GB로 인식되는 걸 확인할 수 있었고, 필자가 가지고 있는 단일 32GB 2개까지 모두 장착해 160GB 용량까지 적용되는 걸 확인할 수 있었습니다.











끝으로, B760M 어로스 엘리트 메인보드에 적용된 2개의 M.2 SSD 슬롯의 성능을 확인해 보면, 앞서 언급했듯이 규격은 PCIe 4.0 규격으로 최대 PCIe 4.0x4 레인을 지원하기 때문에 이를 지원하는 NVMe SSD를 장착해서 CrystalDiskMark로 속도측정을 해 본 결과, PCIe 4.0x4 규격에서 나올 수 있는 7000MB/s 속도를 그대로 보여줬습니다.









인텔 B760칩셋 기반의 기가바이트 B760M 어로스 엘리트(Aorus Elite) 메인보드는 시작에서 언급했듯이 현재 소비자들에게 가장 인기 있는 B760 메인보드 제품 중 하나입니다. 그 이유는 앞서 확인했듯이 12+1+1 페이즈 구성의 디지털 전원부를 비롯해 큼지막한 방열판, 그리고 B760칩셋에서 지원되는 메모리 오버클럭 지원에서 스펙상으로 경쟁사들보다 높은 7600MHz이상 지원하기때문이죠. 물론, CPU가 뒷받침 되어야하지만, 보통 동급 제품들에서 7200MHz까지 지원되는 경우가 많기때문에, 7600MHz이상 지원까지 한다라는 점은 전원부를 그만큼 탄탄하게 갖추었다는 걸 의미하기도 합니다. 또한, 이와 동급 지원의 경쟁사들 제품들과 비교하면 가격도 좀 더 저렴한 편이죠. 소비자가 확실히 CPU 오버클럭보다는 메모리 오버클럭이나 용량 등 메모리에 비중을 두고 조립 PC를 구상하고 있다면, 굳이 비싼 Z790칩셋 메인보드보다 192GB 용량까지 지원해 주는 가격대비 탄탄한 기본 구성을 갖춘 기가바이트 B760M 어로스 엘리트 메인보드를 선택하는 것이 가장 현명하다 할 수 있습니다. 그럼, 이상으로 마치겠습니다.

<GIGABYTE 공식 유통사 PCDIRECT의 필드테스트 이벤트를 통해 제품을 지원받아 작성하였습니다.>
